光學合成孔徑成像原理

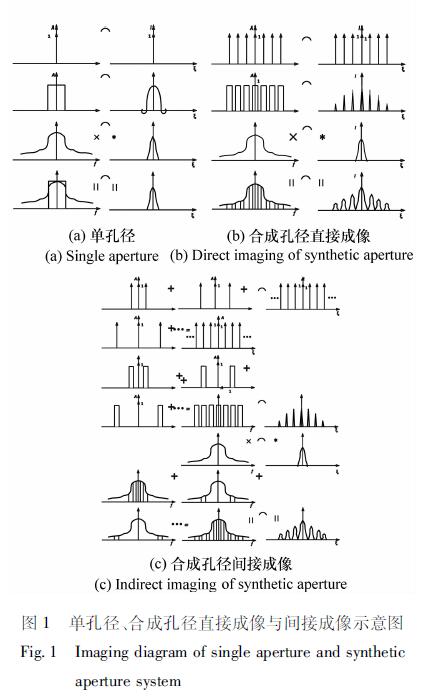

　　光學合成孔徑系統的成像方式有兩類：直接成像和干涉成像［４５］。直接成像和單孔徑成像的方式相同。干涉成像根據范西特澤尼克定理（ＶａｎＣｉｔｔｅｒｔＺｅｒｎｉｋｅｔｈｅｏｒｅｍ），利用干涉圖樣測量目標源的復相干度譜，然后利用傅里葉逆變換得到光源的大小和強度分布，實現對目標的間接成像。圖１分別示意了單一孔徑、光學合成孔徑直接成像和間接干涉成像的原理。圖中只畫出了一維圖形，二維情況可由一維類推。圖中左列表示

頻域圖形，右列表示空域圖形?！斜硎靖道锶~變換，表示卷積，×表示乘法。從其原理示意圖可以看出單一孔徑成像時，同時獲得物體的不同空間頻率信息，但受到截止頻率的限制，高于截止頻率的信息丟失。光學合成孔徑直接成像時，同樣是同時獲得物體的不同空間頻率信息，但是由于孔徑的擴大，其獲得的空間頻率要多于單一孔徑，即其截止頻率一般大于單一孔徑時的截止頻率。間接成像需要通過改變孔徑之間的距離獲取不同空間頻率的圖像。因此，需要應用范西特澤尼克定理將不同的空間頻率圖像合成為一幅圖像。間接成像不能實現實時成像。

經典案例

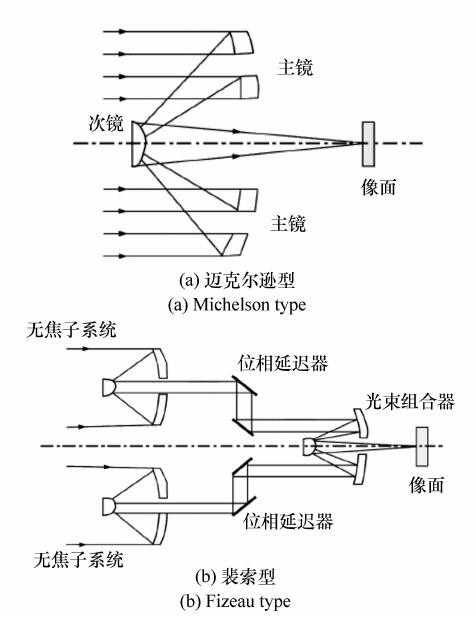

　合成孔徑按其技術實現方式可以分為鏡面拼接（ｓｅｇｍｅｎｔｅｄｍｉｒｒｏｒ）、稀疏孔徑（ｓｐａｒｓｅａｐｅｒｔｕｒｅ）和位相陣列系統（ｐｈａｓｅｄａｒｒａｙ）。從光路的結構形式又分為邁克爾遜型和斐索型，其結構形式如圖２所示。一般稀疏孔徑系統采用邁克爾遜型結

構，相位陣列系統采用的是斐索型結構。從應用平臺考慮可以分為地基系統和天基系統。
